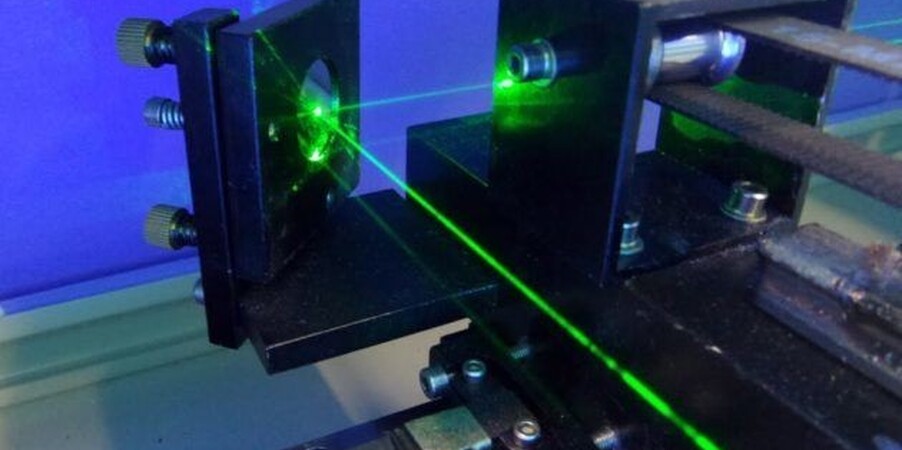

Юстировка лазерного станка – это процесс точной настройки оптической системы оборудования, который позволяет обеспечить правильное прохождение лазерного луча от источника через систему зеркал к фокусирующей линзе и далее к рабочей поверхности. Этот процесс критически важен для получения ровного, точного и качественного реза или гравировки.
Если оптика станка не настроена, могут возникать следующие проблемы:
- Потеря мощности лазерного луча, что приводит к неполной или неравномерной резке.
- Смещение линии реза, искажение формы деталей.
- Размытие границ при гравировке.
- Преждевременный износ оптических элементов.
Разберем детально процесс юстировки и рекомендации по настройке.
Когда требуется юстировка?
Юстировка лазерного станка необходима в следующих случаях:
- После замены или переустановки лазерной трубки.
- После замены или чистки зеркал и линзы.
- Если наблюдается снижение качества резки или гравировки.
- После транспортировки станка или изменения его положения.
- Если лазерный луч уходит в сторону или рассеивается.
Процесс настройки требует аккуратности и последовательного выполнения шагов.
Подготовка перед юстировкой
Перед началом работы убедитесь, что станок выключен, и обеспечьте безопасные условия. Вам понадобятся:
- Малярный скотч или специальная термобумага для тестовых прожигов.
- Отвертки и шестигранники для регулировки винтов на зеркалах.
- Чистящие салфетки и спиртовой раствор для оптики.
- Перчатки для защиты от загрязнений.
Очистите зеркала и линзу, так как загрязнение может влиять на точность настройки.
Этап 1: Проверка положения лазерной трубки
Лазерная трубка должна быть установлена строго параллельно рабочему столу станка. Проверьте ее крепление и направление излучения. Включите короткий тестовый импульс лазера и убедитесь, что луч направлен точно в центр первого зеркала. Если луч отклоняется, отрегулируйте положение трубки.
Этап 2: Настройка первого зеркала
- Закрепите малярный скотч на поверхности первого зеркала.
- Дайте короткий импульс лазера, чтобы оставить след.
- Если точка прожига не по центру, открутите регулировочные винты и сместите зеркало.
- Повторите тестовые прожиги, пока след не окажется в центре.
Этап 3: Регулировка второго зеркала
- Переместите лазерную головку в ближнее к зеркалу положение.
- Наклейте скотч на второе зеркало и сделайте тестовый импульс.
- Отметьте положение следа.
- Переместите головку в дальнее положение и повторите тест.
- Если прожиги смещены, настройте винты регулировки второго зеркала.
Повторяйте процедуру, пока лазерный луч не будет попадать в центр во всех положениях.
Этап 4: Настройка третьего зеркала
- Установите скотч на выходное отверстие лазерной головки.
- Сделайте тестовый прожиг.
- При необходимости отрегулируйте третье зеркало.
Луч должен попадать строго в центр выходного отверстия, иначе возникнет отклонение при резке.
Этап 5: Проверка фокусировки
- Проведите серию тестовых резов на разных расстояниях до материала.
- Определите, при каком расстоянии рез наиболее четкий.
- Установите фокусное расстояние линзы в соответствии с полученными данными.
Правильная фокусировка влияет на скорость и качество обработки материала.
Как юстировка влияет на обработку металлов?
Правильная настройка оптической системы особенно важна при обработке металлов, где требуется высокая точность. Если лазерный луч не сфокусирован или смещен, это может привести к неравномерному проплавлению материала. Это особенно критично при выполнении таких работ, как металлообработка резка металла, где требуется высокая мощность лазера и четкость реза.
Кроме того, при резке нержавеющей стали важно добиться минимального нагрева и равномерного прохождения луча через материал. Именно поэтому для качественной лазерной резки нержавейки требуется идеальная юстировка станка.
Советы по эксплуатации после юстировки
- Проводите проверку юстировки не реже одного раза в месяц.
- Чистите зеркала и линзу от пыли и загрязнений.
- Проверяйте крепления и регулировку оптики после перемещения станка.
- Контролируйте состояние системы охлаждения, чтобы избежать перегрева лазерной трубки.
При соблюдении этих правил ваш станок будет работать стабильно и точно, обеспечивая качественную обработку материалов.
Заключение
Юстировка лазерного станка — важный процесс, который напрямую влияет на точность обработки. Если луч не настроен, качество резки и гравировки значительно ухудшается. При соблюдении всех шагов настройки можно добиться идеального прохождения лазерного луча и стабильной работы оборудования.
